[DIY] 스위치로 블랙박스 상시녹화 제어(On, Off)하기 - 5P릴레이활용



블랙박스가 있지만...

이전에 타던차가 방전때문에 속을 썩여서

주행중에만 녹화되도록 셋팅해놓았는데

최근 차박을 위해 보조배터리(320A)를 설치해서

이를 활용해서 블랙박스 작동제어할 방법을 찾던 중...

릴레이가 번뜩 생각이 나네요...

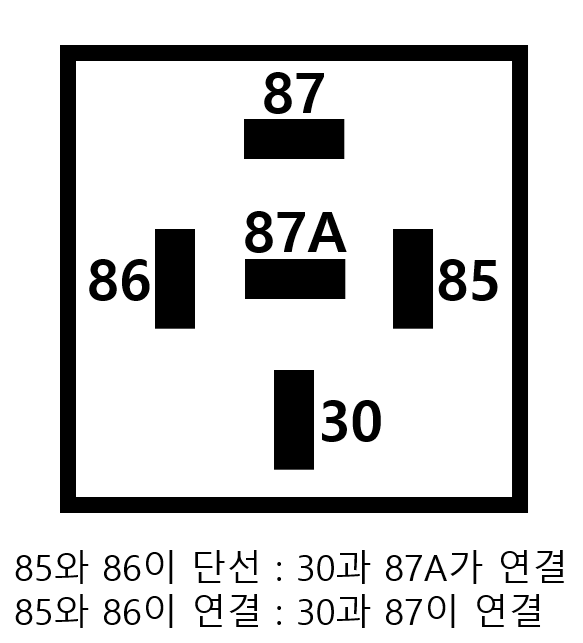

5P릴레이-원리

4P와 다른 점이 있다면

5P중 신호선(85, 86)이 아닌 두선은 항상 연결된다는 점이죠...

- 85와 86이 연결되면(통전) 30과 87이 연결되고

- 85와 86이 끊어지면(단전) 30과 87a가 연결되고

이런 방식이죠...

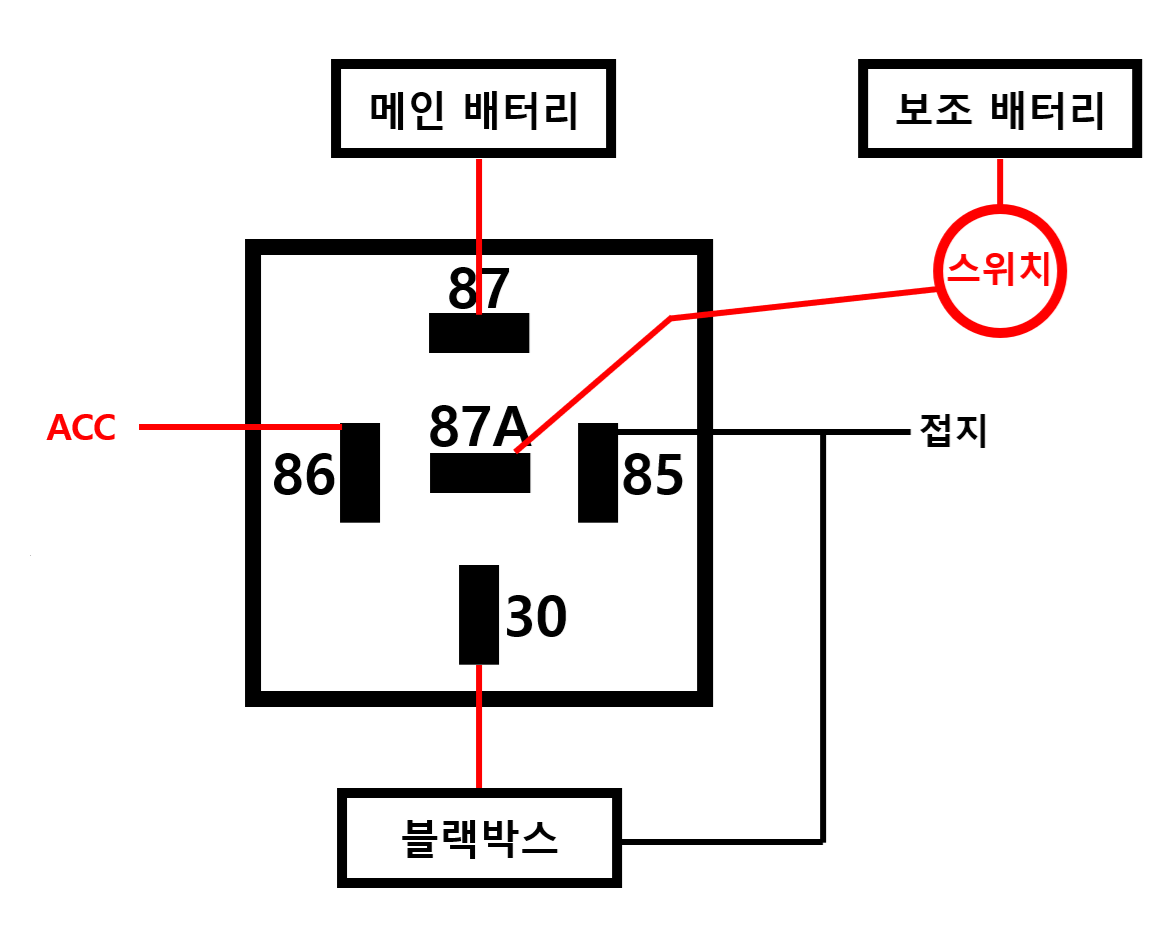

요렇게 구성하면

시동(ACC)이 걸려서 85와 86이 연결(통전)되면 30과 87이 연결되어

메인배터리를 이용해서 블랙박스가 작동되고



시동(ACC)이 중단되어 85와 86이 끊어(단전)지면 30과 87A가 연결되어

보조배터리의 전원으로 스위치에 따라

블랙박스가 작동 or 중지되는 방식입니다...





DIY의 시작은 부품주문부터...

ㅎㅎ

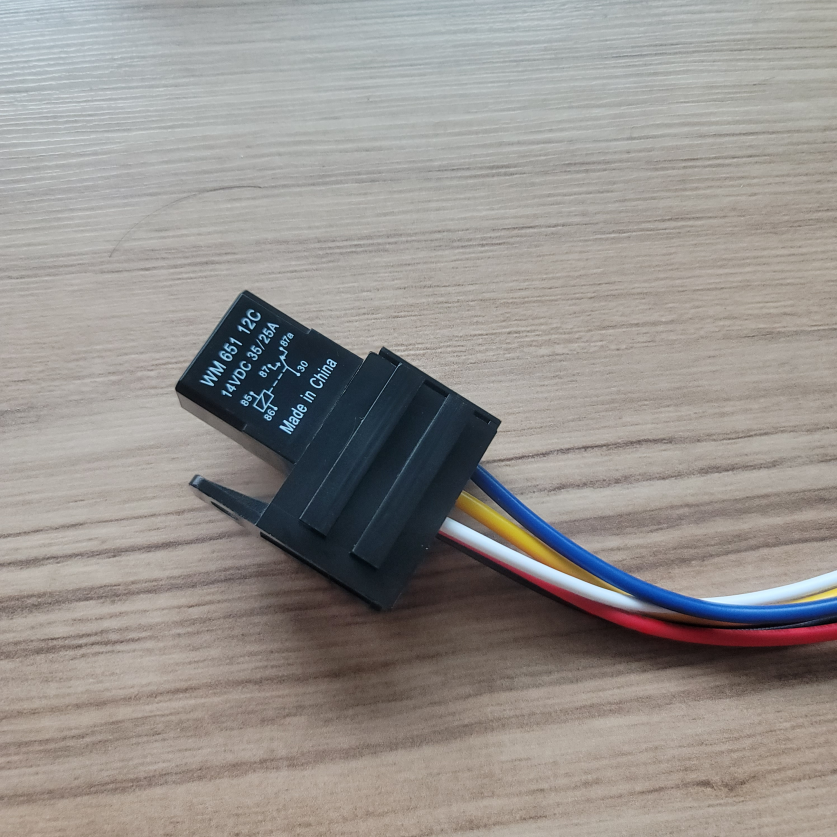

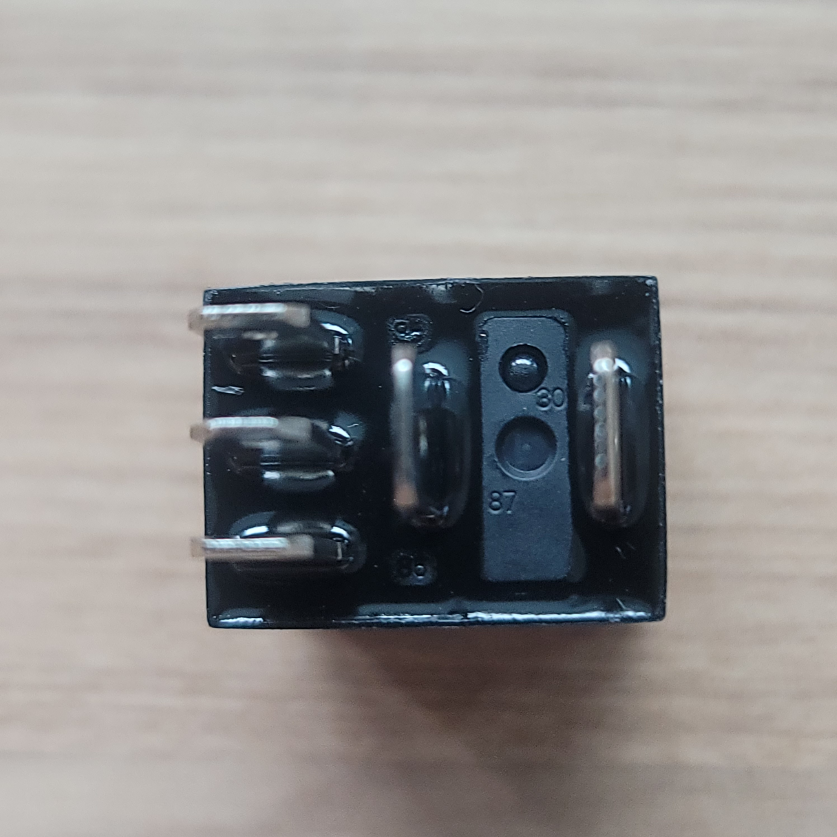

요렇게 릴레이와 소켓이 도착했습니당...ㅎㅎ



이렇게...

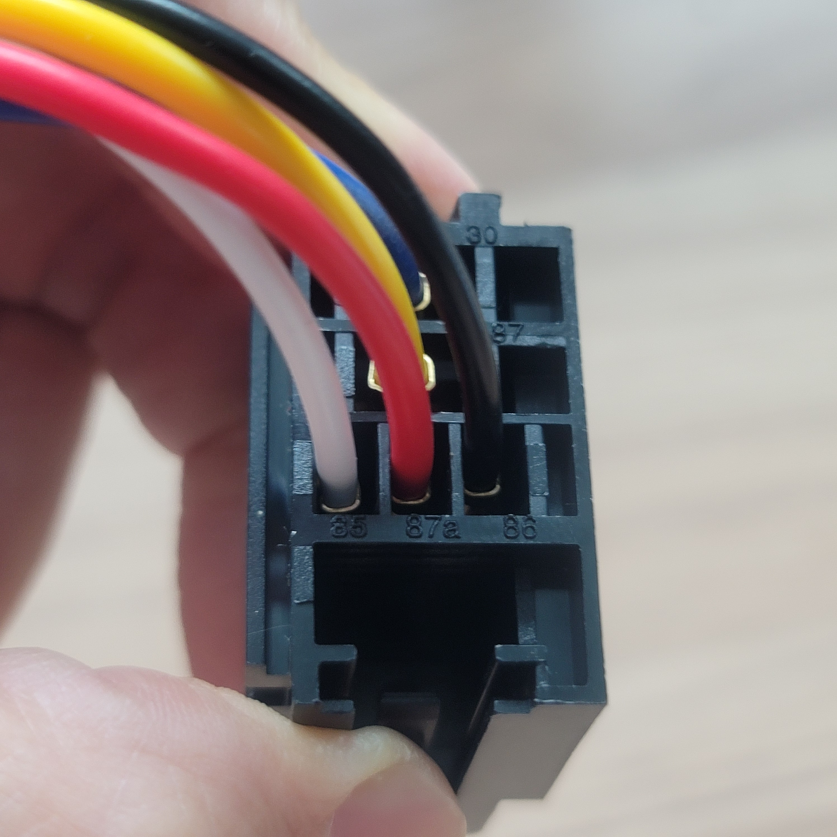

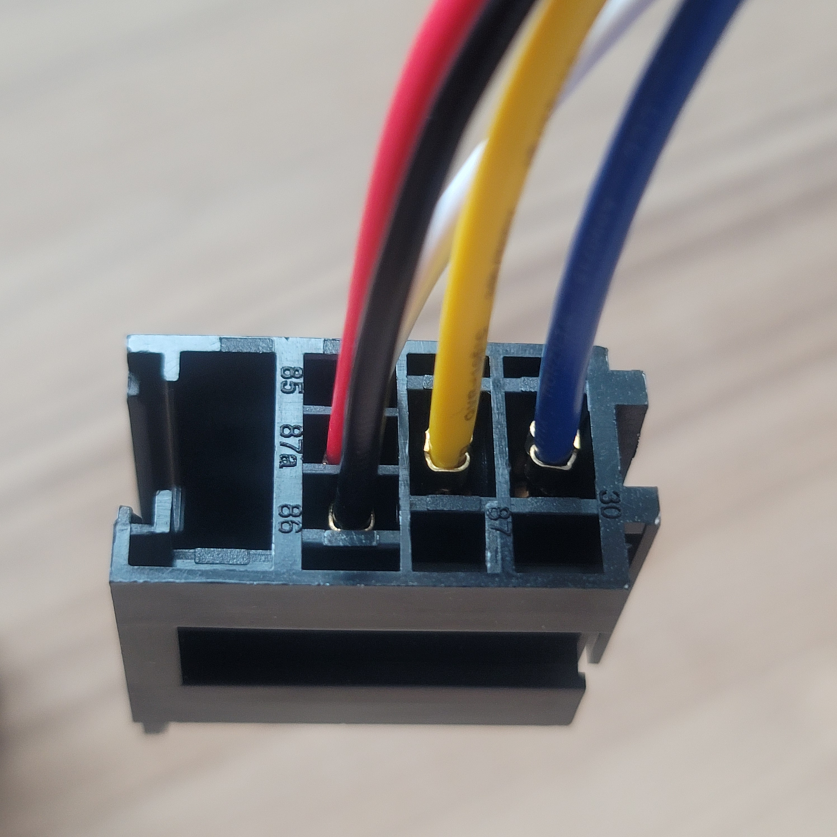

85-하얀색/86-검은색/30-파란색/87a-빨간색/87-노란색

------------------------------------

85-하얀색-ACC/86-검은색-접지 (86 배선색깔이 검은색이라 위 배선도의 85, 86 을 서로 바꾸고...)

30-파란색-블랙박스/87a-빨간색-스위치-보조배터리/87-노란색-메인배터리



요렇게 연결하면 제가 구상하는 대로 작동되겠지요...

설치는 다음에...

.

.

.

.

.

.

.

설계, 부품준비, 끄읕!!

.

.

최종적으로는...

85-하얀색-ACC/86-검은색-접지/30-파란색-블랙박스배선 중 +(플러스)

87a-빨간색-스위치-보조배터리/87-노란색-메인배터리-ACC

(85와 87을 결선해서 둘다 ACC로 연결)



요렇게 설치도 끄읕!!!
