[DIY] 올뉴카니발 - 실내등(1열) 교체

1열 전구는 2, 3열과 모양이 다른 관계로...

부품을 주문, 도착한 후 다시 작업합니다....



실내등 커버를 분해하는 사진이 없네요...

ㅎㅎ

급한 마음에 사진찍는걸 깜박했네요...

But...

분해된 커버사진을 참고하시면 금방 이해되실듯 합니다...



빨간색 표시부분이 커버랑 연결되는 부분입니다...



요 사진의 빨간색 부분이 커버의 축이 되는 부분입니다...



그래서 빨간 화살표 부분의 틈으로 헤라를 이용해 제끼면(지렛대 원리)

실내등 커버가 분해됩니다...

(이 정도면 이해가 되실듯...)



전구는 전구가 꽂힌 반대방향으로 살살 흔들어주며

당기면 빠집니다...



빼낸 전구는 이런 모양입니다...



교체할 LED와 비교 샷입니다...



분해 역순으로 LED를 밀어넣으시면 되겠습니다...

LED를 연결하고 테스트로 스위치를 눌러서

불이 들어오면 잘 연결하신겁니다...

LED가 들어오지 않으면 걱정하지 마시고 반대로 꽂으시면 되겠습니다...



요렇게 양쪽 정상작동을 확인하시고 커버를 조립합니다...



커버는 빨간색 동그라미 부분을 잘 확인하시고

먼저 끼워 맞추신 후...

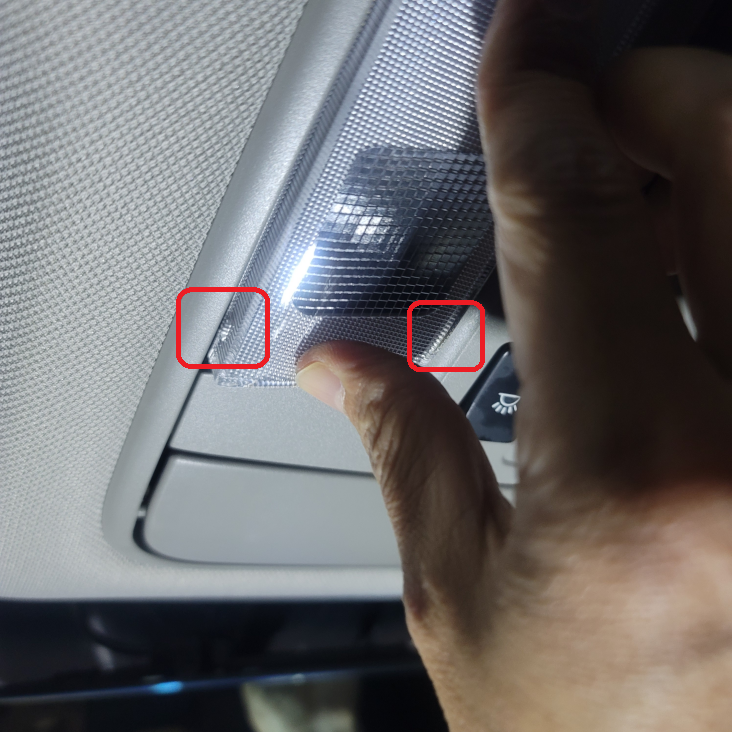

빨간색 네모부분을 꾸욱 눌러주시면 딸깍하고 끼워집니다...

이 때 불이 들어올 수도 있으니(스위치가 눌려져서...ㅎㅎ)

놀라지 마시고...

양쪽을 같은 방법으로 마무리합니다...



요렇게 마지막 테스트와 함께 1열 전구 교체를 마무리합니다...



다음은 운전석, 조수석 선바이저 화장등을 교체할 예정입니다...



정리

1. 난이도 : 하

2. 필요한 공구 및 부품 : 실내등(T10), 헤라

3. 극성이 있는 것같습니다. 플러스, 마이너스가 표시된 경우 테스트기를 사용해서 작업하시고...
  그 외의 경우는 LED를 끼우고 불이 들어오지 않으면 반대로 끼우면 정상 동작합니다.
