[DIY] 인산철 파워뱅크 만들기 #3 : BMS 연결준비 + 배선도

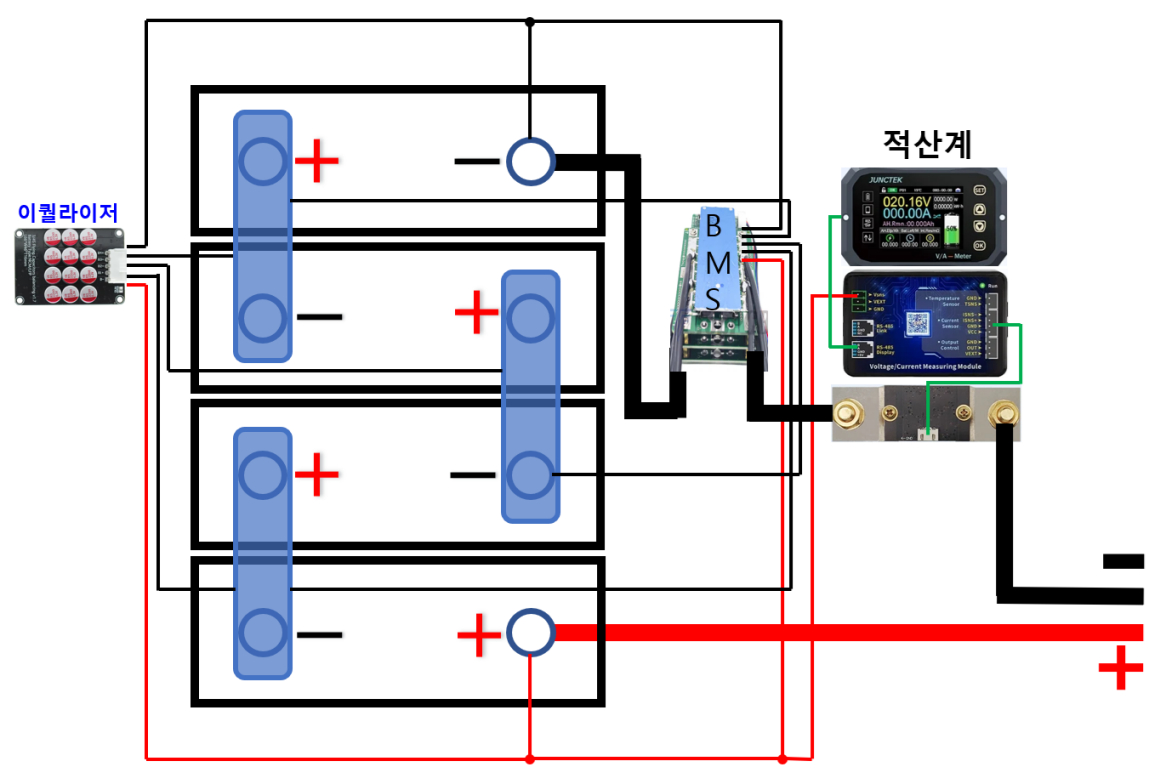

파워뱅크 배선도입니다...

파워뱅크 배선도

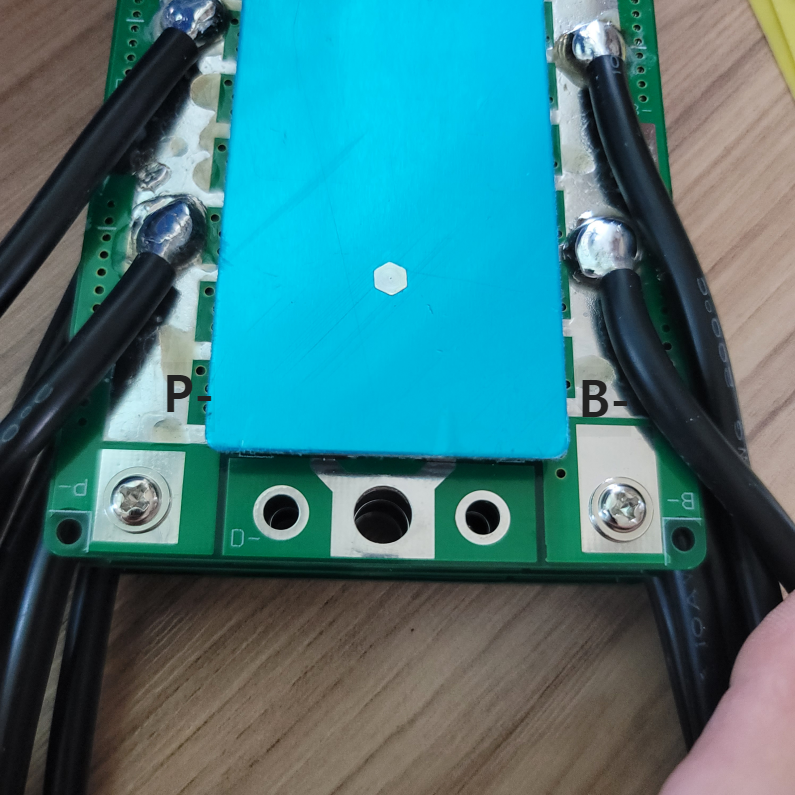

BMS 연결준비를 하려고 합니다...



B- : 배터리 마이너스(-) 연결부분

P- : 적산계(또는 마이너스 출력) 연결부분

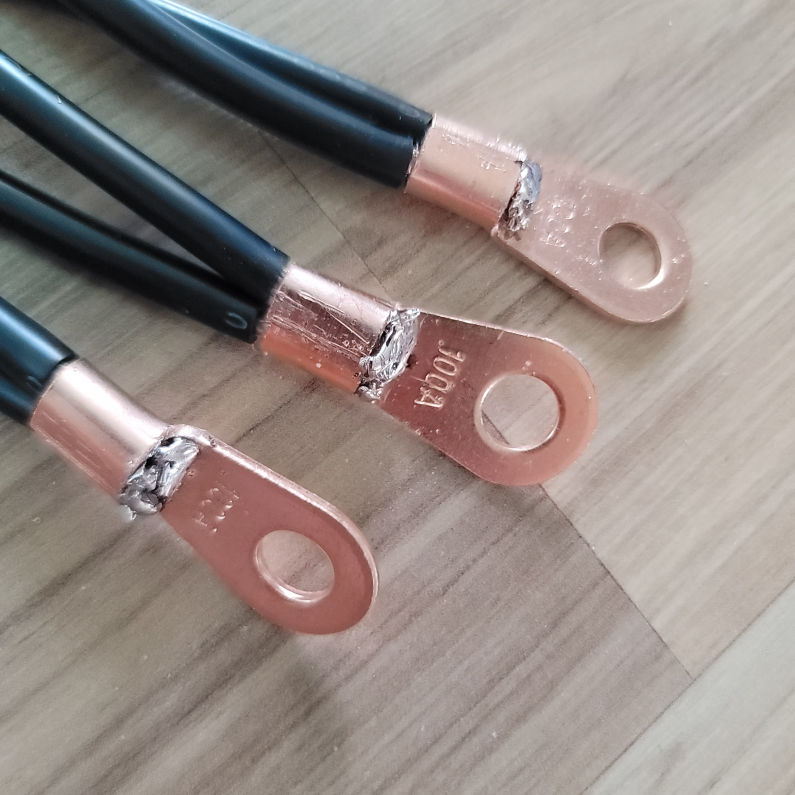

B- 부분입니다...

인산철 배터리 나사사이즈(6mm 정도???)와 단자사이즈 비교해서

조금 작은 단자 3개로 준비합니다...

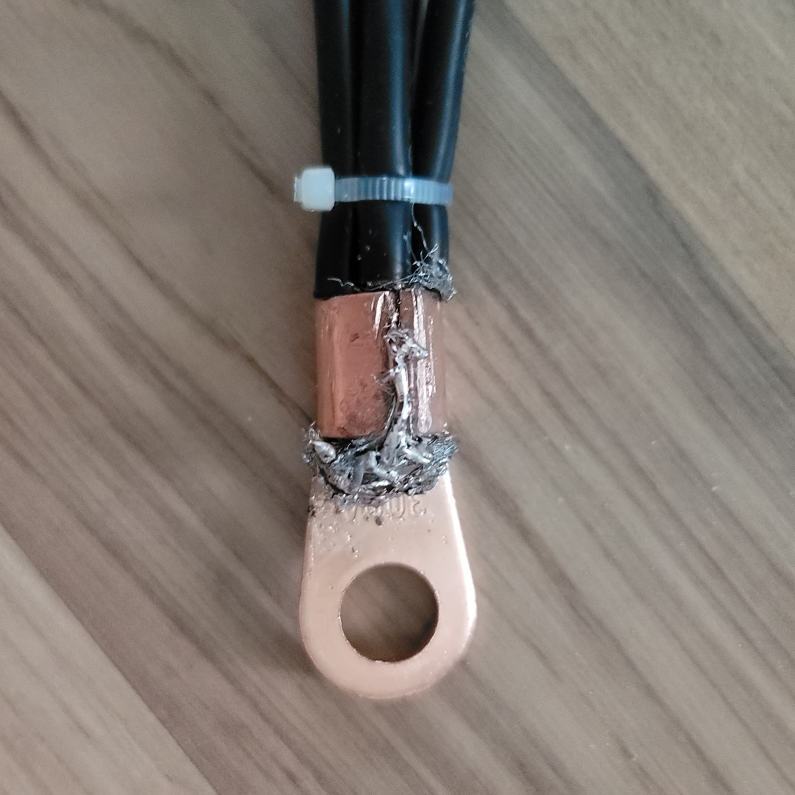

P- 부분입니다...

요건 적산계 단자가 굵어서 하나의 단자로 했는데...

집에 있는 공구(플라이어, 펜치... 등등) + 망치까지 동원해서

겨우겨우 납땜까지 작업했습니다...

비전문가라 영 마음에 들진 않지만...

더이상 할 수 없네요...

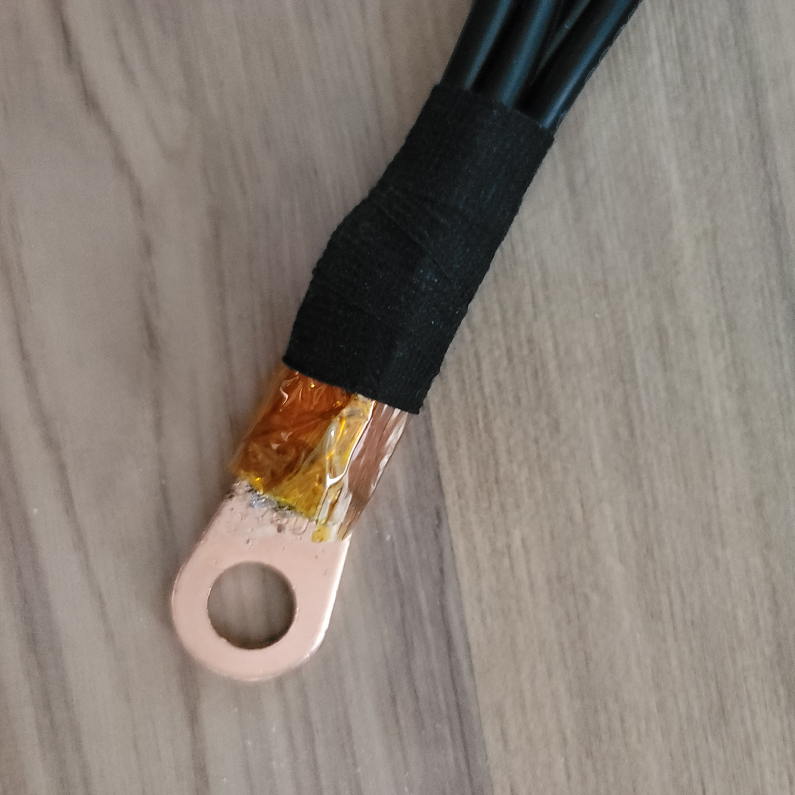

아쉬운대로 캡톤테이프와 자동차용 절연테이프로 마감합니다...

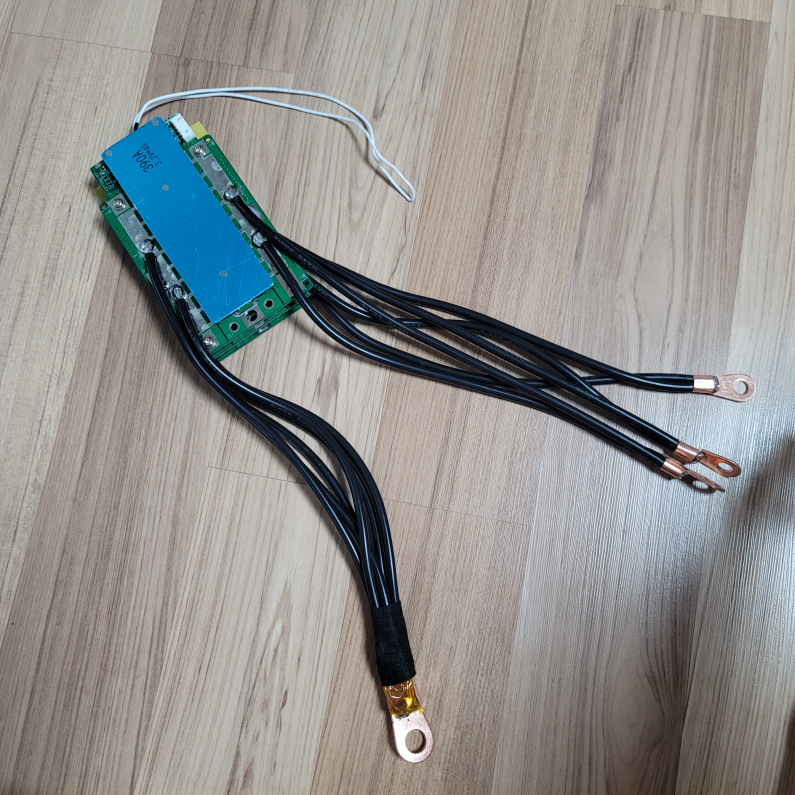

B- : 100A 3개의 단자로 작업 / P- : 300A 하나의 단자로 작업

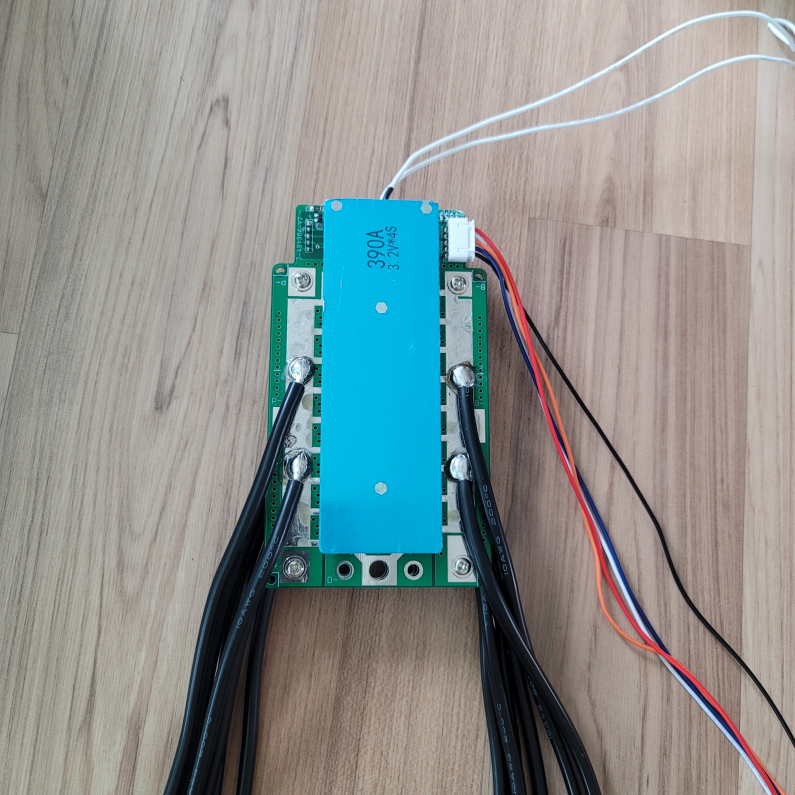

요렇게 BMS 단자 작업을 마칩니다...



세번째 BMS 준비 작업도 끄~~읕~~~
